Valf Bilyası Grupları İçin Sızıntı Testi Protokolleri

Valf bilyası düzenekleri birçok endüstriyel akışkan kontrol sisteminde kritik bileşenlerdir. Bu düzeneklerin uygun sızıntı testi, performanslarını, güvenliklerini ve uzun ömürlülüklerini garanti etmek için çok önemlidir. Bu makale, özellikle aşağıdakilere uygulanan sızıntı testi protokollerini incelemektedir: ağır hizmet tipi küresel şamandıra valfi s, 3 yollu rakor vanası ve küresel vanaların azaltılması çalışma koşulları altında bütünlüğün sağlanmasına yönelik temel hususları ve metodolojileri vurgulamaktadır.

Valf Bilyası Düzeneklerini ve Uygulamalarını Anlamak

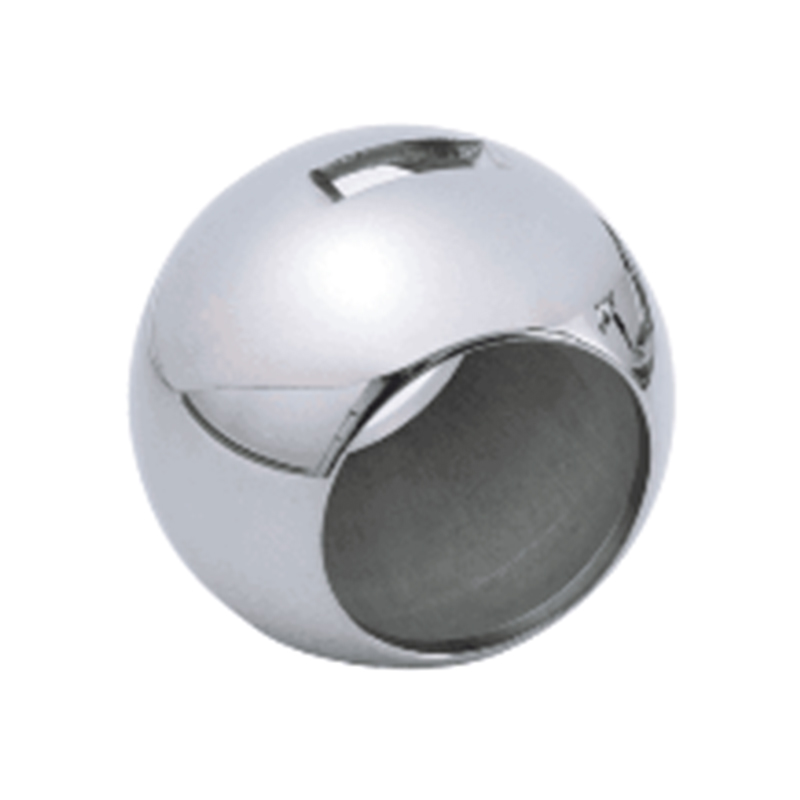

Valf bilyası düzenekleri, sıvı akışını kontrol etmek için dönen bir deliğe sahip küresel bir bilya kullanır. Tasarımları birden fazla uygulamada hızlı kapatma, dayanıklılık ve çok yönlülük sağlar.

Ağır Hizmet Küresel Şamandıralı Valf: Genellikle sıvı seviyesi kontrolünde kullanılan bu valf, sıvı seviyesi değişikliklerine yanıt vererek sıvı girişini veya çıkışını düzenleyen sağlam bir küresel şamandıraya sahiptir. Proses kesintilerine veya güvenlik tehlikelerine yol açabilecek sızıntıları önlemek için genellikle yüksek mukavemet ve sıkı sızdırmazlık gerektirir.

3 Yollu Bağlantı Valfi: Bu valf, akış akışlarını yönlendirmek veya karıştırmak için yapılandırılabilen üç bağlantı noktasına sahiptir. Bağlantı tasarımı, bakım ve sistemin yeniden yapılandırılmasında değerli olan kolay montaj ve demontaj olanağı sağlar. Sızıntı testi, vananın iç yollarının istenmeyen sızıntılar olmadan gerektiği şekilde izole edilmesini veya bağlı kalmasını sağlar.

İndirgen Küresel Vana: Akış hızını veya basıncını azaltmak için tasarlanan bu vana, boru hattına kıyasla daha küçük bir deliğe sahiptir ve akışı hassas bir şekilde kontrol eder. Sızıntı testi, bu valf için sistem basıncını korumak ve proses kontrolünü tehlikeye atabilecek kayıpları önlemek açısından çok önemlidir.

Valf Bilyası Gruplarında Sızıntı Testinin Önemi

Valf bilyası düzeneklerindeki sızıntı aşağıdakilere neden olabilir:

Proses sıvılarının kaybı, artan işletme maliyetleri

Tehlikeli sıvıların sızması durumunda çevre kirliliği meydana gelir

Proses verimliliğini etkileyen sistem basıncı düşüşleri

Kontrolsüz sıvı salınımı nedeniyle güvenlik riskleri

Bu riskler göz önüne alındığında, sızdırmazlık arızası, malzeme gözenekliliği, hatalı montaj veya yüzey kusurları gibi kusurları tanımlamak için güvenilir sızıntı testi protokolleri gereklidir.

Valf Bilyası Grupları için Yaygın Sızıntı Testi Yöntemleri

1. Hidrostatik Test

Hidrostatik test, valf bilyası düzeneğinin stres altında bütünlüğünü doğrulamak için valfin önceden belirlenmiş bir basınçta bir sıvı (genellikle su) ile basınçlandırılmasını içerir. Bu yöntem conta kusurları veya montaj hatalarından dolayı oluşabilecek sızıntıların tespitinde etkilidir.

Prosedür: Valf kapatılır ve bir veya daha fazla porta basınç uygulanır. Düzenek, basınç düşüşleri veya gözle görülür sızıntılara karşı izlenir.

Dikkat Edilmesi Gerekenler: Ağır hizmet tipi küresel şamandıra valfleri için, şamandıra mekanizmasının sızıntı yapmamasını veya yapışmamasını sağlamak amacıyla testin, işletimsel sıvı seviyelerini ve basınçlarını simüle etmesi gerekir.

2. Pnömatik Test

Pnömatik sızıntı testi, sızıntıları tespit etmek için basınçlı hava veya inert gaz kullanır ve genellikle kaçan havanın yerini tespit etmek için sabunlu bir çözelti veya elektronik sensörlerle birleştirilir.

Prosedür: Valf kapatılır ve gazla basınçlandırılır. Sızıntıyı gösteren kabarcıkları tespit etmek için dışarıdan bir sabun çözeltisi uygulanır veya daha hassas ölçüm için ultrasonik dedektörler kullanılır.

Uygulama: Pnömatik test, özellikle sıvı kirliliği olmadan hızlı testin gerekli olduğu montaj ve bakım aşamalarında 3 yollu rakor vanaları için uygundur.

3. Helyum Kütle Spektrometresi

Bu gelişmiş yöntem, valf boşluğunu helyumla doldurarak ve düzenekten kaçan helyumu tespit etmek için bir kütle spektrometresi kullanarak çok küçük sızıntıları tespit eder.

Uygulama: Genellikle çok küçük sızıntıların bile zararlı olabileceği sistemlerde kritik indirgeyici küresel vanalar için kullanılır.

Faydası: Vanaya veya bileşenlerine zarar vermeden son derece hassas algılama sağlar.

Farklı Valf Tiplerine Özel Protokoller

Ağır Hizmet Küresel Şamandıralı Vana

Operasyonel yükleri yansıtan basınçlarda hidrostatik testler yapın.

Çeşitli sıvı yoğunlukları altında şamandıra topunun hareketliliğini ve sızdırmazlık etkinliğini doğrulayın.

Malzeme bozulması belirtileri açısından testten sonra contaları görsel olarak inceleyin.

3 Yollu Rakor Vanası

Erişim ve montaj kolaylığı nedeniyle pnömatik test tercih edilmektedir.

Doğru akış yollarından emin olmak için tüm bağlantı noktalarını ayrı ayrı ve birlikte test edin.

Rakor bağlantı noktalarının sızdırmaz olduğunu ve sızıntı olmadan sökme ve takma işlemlerine dayanabildiğini doğrulayın.

Redüksiyonlu Küresel Vana

Yüksek hassasiyetli sızıntı tespiti için helyum kütle spektrometrisini kullanın.

Basınç bütünlüğünü doğrulamak için hidrostatik test yapın.

Uyumsuz boyutlandırma sızıntıya neden olabileceğinden, delik ve bilya arayüzünü dikkatlice inceleyin.

Valf Bilyası Tertibatlarının Sızıntı Testi için İdeal Uygulamalar

Test Öncesi Denetim: Testten önce valflerin temiz, kalıntısız ve doğru şekilde monte edilmiş olduğundan emin olun.

Çevresel Kontroller: Malzemenin genleşmesi veya daralmasının sonuçları etkilemesini önlemek için testleri sıcaklık kontrollü ortamlarda gerçekleştirin.

Belgeleme: İzlenebilirlik ve kalite kontrol için test basınçlarını, sürelerini ve sonuçlarını titizlikle kaydedin.

Düzenli Bakım: Sızıntı testi, özellikle kritik uygulamalarda kullanılan vanalar için rutin bakım programlarının bir parçası olmalıdır.

Malzeme Uyumluluğu: Kusurları maskeleyebilecek korozyon veya şişmeyi önlemek için valf malzemeleriyle uyumlu test ortamını seçin.

Etkili sızıntı testi protokolleri, özellikle ağır hizmet tipi küresel şamandıra valflerinde, 3 yollu rakorlu valflerde ve redüksiyon küresel valflerinde, valf bilye tertibatlarının güvenilirliğini korumak için gereklidir. Üreticiler ve kullanıcılar hidrostatik, pnömatik ve helyum kütle spektrometresi gibi uygun test yöntemlerini uygulayarak sızıntıları erken tespit edebilir, böylece operasyonel güvenlik ve verimlilik sağlayabilirler. Düzenli ve kapsamlı sızıntı testleri, bu valflerin performansını korur ve farklı sektörlerdeki akışkan kontrol sistemlerinin bütünlüğünü destekler.
